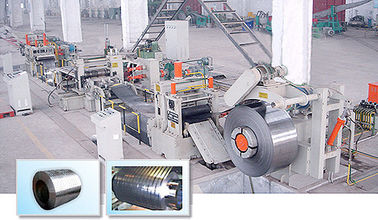

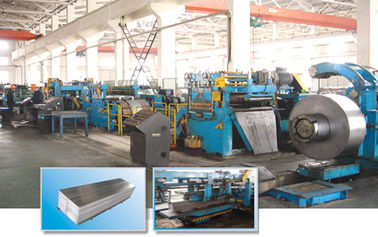

Q3105 / ラインを切り開き、平らにするQ5052アルミニウム ロール ボール ミルの植物

Q3105 / ラインを切り開き、平らにするQ5052アルミニウム ロール ボール ミルの植物

指定:（原料）

1. 適当な材料:アルミニウム ロール（Q3105、Q5052、QH114、H16、等のような）
2. 質:国内の/輸入された認定製品アルミニウム ロール（マッチJISの標準）
3. 引張強さ:δb≤300Mpaの収穫strengthδs≤180Mpa
4. 厚さ:0.5mm-2.2mm
5. 幅:500mm-2000mm
6. 内部dia.:φ420、φ508mm、φ610mm
7. 直径:≤φ2100mm
8. 重量:≤14t

製品仕様書:

集中装置:

構造:それはガイドの棚、beenlineのタイプrailwayφ56から、こんにちは精密クロムによってめっきされるガイド・ローラ、銅ピン、微調整棒（調整のための40cr、）、滑走座席、高精度のクロムによってめっきされる棒指導（調整のための40cr、）および手車輪（銅）成っています。

コーディングおよびサイジング装置:

aのそれは棚から成っていて、コードします空気の押す正規の構造（cylinderφ100mmのdia）、高精度のコーディングのローラー（dia φ120mm、材料40Cr、およびポリウレタンによって覆われて）およびコーダー（日本Omron）を

b.ローラーは回り、PLCは条件に一致させるために測定を計算します（サイジングの測定は調整することができます）

せん断機械:

機能:鋼板をせん断するPlC制御。

せん断のタイプ:共有する油圧振動。

構造:それは壁のpalteから、上部および下の刃の座席、刃、ギャップの調整装置、同相構造およびhydraculic運転者成っています。

摩耗を避けるために物質的な受動のゴム製ローラーを加えて下さい。

モーター力:4KW （ウーXI分のリチウム）

棚を積み重ねる原料:

1のそれは積み重ねのため生産の版です。

2の積み重ね高さ:≤300mm.

3の積み重ねの棚のための長さ:1000mm-15000mm。

4、≤10tに耐えます

油圧場所:

1. A.の温度:- 5℃~42℃

   b. 湿気:20%PH-80%PH （凝縮の州無し）

2. バイヤーは取付けおよびテストのための冷水の管、ガス管、油圧管、ケーブル テレビ、ケーブルおよび他の材料を供給するべきです。
3. バイヤーは植物の地階のデッサンとして基礎を、作ります地上の穴を作ります。
4. 植物が落ち着いた後、バイヤーはconcret、および完全に販売人が供給するachorのnoltsを再度満たすべきです
5. バイヤーは必要な植物製造者が等級および数に注意すると同時にギヤ オイル、潤滑油、油圧オイルを供給するべきです。
6. バイヤーは植物の容量に会うために十分な電気を整理するべきです。

7. 注:それexludes原料および生産のスタック領域。



8. そこに機能が最高重量の鋼鉄コイルより大きいクレーンべきです。
9. そこに照明装置および明るくよい換気の取付けべきで水、電気、ガスは利用できます。
10. 植物の連続した環境:

11. 植物はシステムに油を差します:

    注油の詰物のプロンプトはマニュアルの詰物として植物のあらゆる部分で、およびグリースのノズル、等置かれます。

    取付けおよび依託:

    植物の1つ、基礎部分および支持設備はバイヤーによって供給されます。

    指示およびテストを取付けることを管理する2、製造者の取得。

    3つのプロジェクト材料はバイヤーによって供給されます。

    バイヤーは必要な条件の植物を満たすべきです:

12. 仕事域はlength*width*の高さ、50meters×12meters×hanging高さより大きいです6metersべきです。
13. 全作成ラインのあらゆる部分間に非常停止装置があり、あらゆる作動のパネル・ボードに主要な停止ボタンがあります。
14. 、タッチ画面LCD、コーダー、近さスイッチの、データ収集制御し、入る要素PLC
15. 主要な要素は日本から輸入した、または中国人の有名なブランドですプロダクト。

16. 折衷的な制御システムおよびオペレーティング システム:

17. 全作成ラインは使用された大陸590 DCの制御システムです。スリッターによってホストとして促進しま、同じ速度をPLCシステムを通して全ラインで作ります。（それはマニュアルによって調節できます）。
18. システム圧力12MPaの働き圧力6-8MPa。（圧力は調整することができます）
19. この作成ラインの油圧装置は油圧場所および一致ポンプの弁、管を含んでいます。/トロリー、uncoiler、打つ版、ホスト・マシンを、ループ切り開き、材料を製版する支持版の荷を下すのための油圧場所の供給の原動力となる力負荷。
20. モーター力7.5KW;

21. 構造:それは鋼板および側面図を描かれた鋼鉄から成っています。paasiveローラーが棚（dia. φ60mm）のあらゆる300mmあります。働き長さ2100mm。

22. ホスト・マシンを平らにすること:

    1のそれはタイプを台無しにする21のローラーを採用します。（を含む2つの負荷のローラー）。

    材料:（材料:ポリウレタン ゴム製ローラー、dia.φ135mm。）

    2のホスト・マシンの構造:壁版（厚さ65mmの材料:45鋼板、熱処理）、機械座席（鋼板によって溶接される）、台無しになるローラー（材料:Gcr15のローラーdia.φ82mm、grinded HRC 60°~62°癒やすこと）、ビーム、ターボ棒、ターボ箱、BWD2-43-1.5Kwの減力剤。

    3つの、上部および下の上部転輪の棚:上部および下のローラーの棚の（癒やす鋼板によってweled）、上部および下のローラー（材料:Gcr15のローラーdia.φ82mm、grinded HRC52°~55°の）、上部癒やすことおよび下の上部転輪（材料シャフト:40cr、HRC26°~28°処理）。

    4の平らになるmachineeの構造:モーター（37kw、調節可能なDCの速度）、ギア ケース、JZQ500減力剤、SWC80-510普遍的なカップリングおよびモーター基盤。

    物質的なサポート圧延棚

23. 機能:せん断のホスト・マシンへの指導の作り出された版。

24.   油圧自動押すことおよび供給、シーカーおよび物質的なサポート:

25. funtion:それは鋼鉄の与え、打つ機械にstripfeed頭部を作ります
26. 力:モーターBWED42-187-3KW （ウーシー）
27. 構造:鋼板およびprofield棒によってwled。

28.   物質的な掛かるサポート:

29. 主関数は主要な軸受けの場合には主要な軸受けのための負荷を、します主要な軸受け均一負荷を、変形します減らしています。
30. それは棚、オイル シリンダー、サポート、振動腕、シャフト ピンから等成っています。

31.

    油圧拡張/収縮材料のuncoiler

32. 機能:それは単一片持梁および磁気粉のクラッチ（モードの構造とあります:FZJ-500）。それは一定した張力オープン本を制御します:それは主要な打抜き機の速度として材料に着実に与える非常ブレーキとあります。
33. 構造:作られる棚およびロール ドラムを伸ばして下さい。棚を溶接されます鋼板およびプロフィールの鋼鉄によって伸ばして下さい;中心の軸線およびセクター板がなすドラムを転がして下さい。
34. 最高重量の負荷:15T
35. 適応性がある膨張のコイルの内部の穴:φ420mm、φ508mm、（直径増加のパッドを加える必要性）、φ610mm （直径増加のパッドを加える必要性）。

36.

    油圧圧力ローディングのトロリー:

37. 機能:働いてように準備します、材料を通過し、掛けて下さい。持ち上がることおよび横の動きへの円形の減力剤を使用して上昇に水圧シリンダを使用して折りたたみドラム コイラーに鋼鉄コイラーを、導いて非常に便利である横の動き、;
38. 構造:鋼板およびプロフィールの鋼鉄によって溶接される
39. 最高重量の負荷:15T.
40. 歩くモーターBWED32-121-1.5KW （ウーシー）

41. 他の構成:

    1の主要な装置のモーター:

    ローディングのトロリー1.5KW 1set

    供給機械3KW 1セット

    faltteningホスト・マシン37KW 1のセット

    1.5KW 2押すfaltteningホスト・マシン セットを

    尾せん断機械4KW 1セット

    油圧場所7.5KW 1のセット

42. 総力:約70のKW

43. 13. 電気制御システム1のセット

44. 色:灰色およびオレンジ（輸出だけのために）

    注目:この提案の技術的な変数は参照のためのバイヤーの条件に従ってなされます。バイヤーに他のある条件があったら、修正するために私達に連絡して下さい。

    WD-2000×の（0.5-2.2の） slitingライン

    構成装置の構成:

45. 油圧ローディングのトロリー1set
46. 伸ばされた1setを掛ける油圧拡張/収縮材料
47. 物質的な掛かるサポート1セット
48.  圧縮する油圧自動車機械1setの荷を下します
    1.  シーカーおよびサポート
    2. ホスト・マシン1のセットを平らにすること
    3.  物質的なサポート圧延棚1のセット
    4. 集中装置1セット
    5. コーディングおよびサイジング装置1セット
    6. 焼く機械1セット
    7. 棚1のセットを積み重ねる原料
    8. 油圧装置1のセット

49. 権利の左は左で訂正します

50. 機械区域:約38m×8m
51. オペレータ:技術者1-2人の補助技術者2-3人

52. 主要な操作のパネル1set

    補助操作のパネル2set

53. 装置の方向の作成:によってユーザー（機械へのオペレータ表面）

54. 部分を平らにするA:

    1. 速度:0-25m/min;

    2. 長さの固定の精密:±1.0mm/2000mm;

    3. 生産の原料の積み重ねの長さ:1000mm-20000mm;

    4. 長さを積み重ねる原料:20500mm;

    5. 原料の積み重ねの高さ:≤300mm.

    6. rack≤10を積み重ねる生産の軸受け

    他の変数:

55. タイプを平らにすること:slitingを停止するDC PLCS
56. slitingタイプ:活動的なslitingby DCの運転
57. 力:380V/60Hz/3ph （ノート:電圧はユーザーによって定めることができます）
58. パネル:  電気パネル1set
